مخططات التدفق
تصوّر العمليات وسير العمل والخوارزميات باستخدام العقد والأسهم الاتجاهية. مثالية للعمليات التجارية وأشجار القرار.
ما هو مخططات التدفق؟
مخططات التدفق هي مخططات بصرية تمثل سير العمل والعمليات والخوارزميات باستخدام الأشكال والأسهم. يمثل كل شكل خطوة في العملية، بينما تظهر الأسهم التدفق والاتجاه. تعد مخططات التدفق من أكثر أنواع المخططات استخداماً في الأعمال وتطوير البرمجيات وتوثيق العمليات لأنها تحوّل العمليات المعقدة إلى تمثيلات بصرية سهلة الفهم.

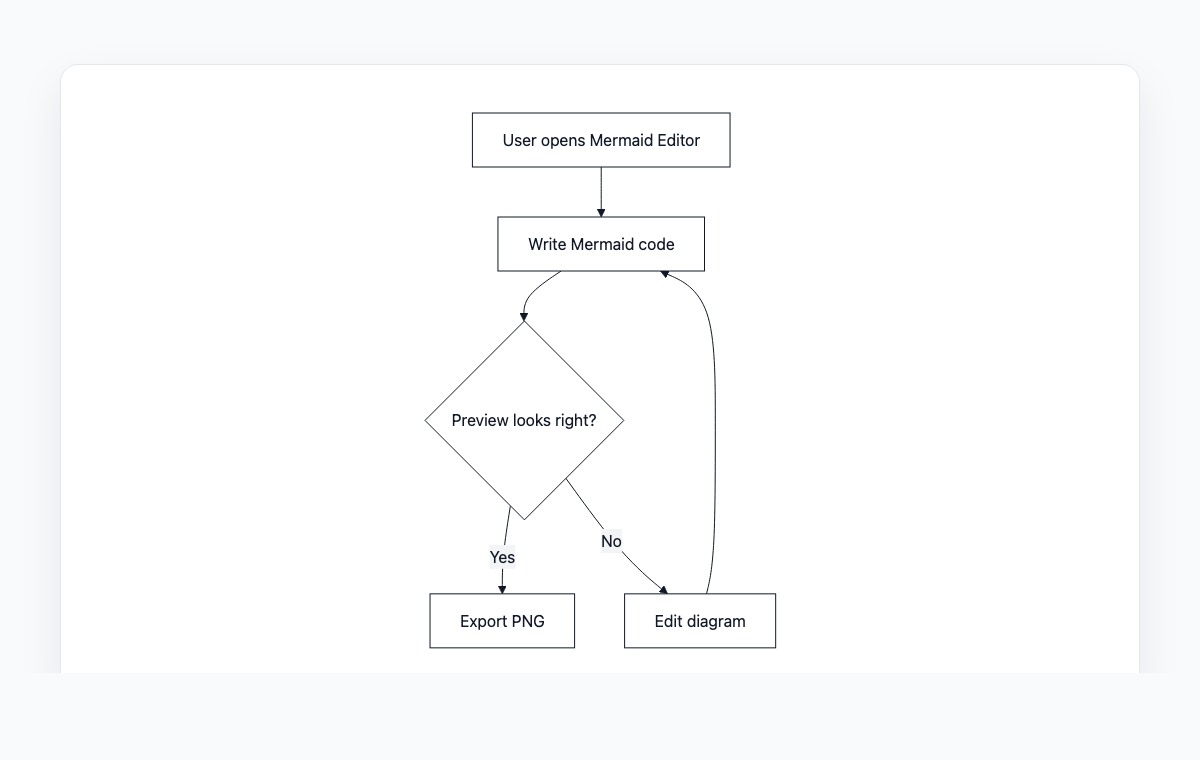

تحرير ومعاينة
أنشئ مخططات التدفق بصياغة Mermaid وشاهد التغييرات فوراً.
حالات الاستخدام الشائعة
رسم خرائط العمليات التجارية
وثّق وحسّن سير العمل التجاري وعمليات الموافقة وإجراءات التشغيل القياسية. ساعد الفرق على فهم المنطق التجاري المعقد وتحديد الاختناقات.
تطوير البرمجيات
تصوّر منطق البرنامج وتدفقات الخوارزميات وهندسة الأنظمة. أساسي لتخطيط بنية الكود وتصحيح الأخطاء والتوثيق التقني.
أشجار القرار
ارسم خرائط عمليات اتخاذ القرار مع الفروع الشرطية. مثالي لأدلة استكشاف الأخطاء وإصلاحها وسير عمل دعم العملاء والتحقق من المنطق.
تصميم تدفق المستخدم
خطط للتنقل في المواقع ورحلات مستخدمي التطبيقات وتدفقات التفاعل. يساعد مصممي تجربة المستخدم على تصوير مسارات المستخدم وتحسين مسارات التحويل.
الميزات الرئيسية
أنواع أشكال متعددة
دعم للمستطيلات والمعينات والدوائر والأشكال المخصصة لتمثيل خطوات العملية المختلفة والقرارات ونقاط البداية/النهاية.
التحكم في اتجاه التدفق
أنشئ تدفقات بأي اتجاه (من أعلى لأسفل، من اليسار لليمين، من أسفل لأعلى) مع توجيه مرن للأسهم وتحسين تلقائي للتخطيط.
التفريع الشرطي
نمذجة المنطق المعقد مع نقاط القرار والعمليات المتوازية وبنى التكرار باستخدام صياغة نصية بسيطة.
تنظيم المخططات الفرعية
تجميع العمليات المرتبطة في مخططات فرعية لتنظيم أفضل وتسلسل هرمي بصري في المخططات المعقدة.
أفضل الممارسات
اجعله بسيطاً
اقصر كل مخطط تدفق على عملية واحدة أو تدفق قرار واحد. قسّم العمليات المعقدة إلى مخططات متعددة لوضوح أفضل.
استخدم الرموز القياسية
اتبع اصطلاحات مخططات التدفق القياسية: مستطيلات للعمليات، معينات للقرارات، أشكال بيضاوية لنقاط البداية/النهاية.
وسّم كل شيء بوضوح
استخدم تسميات موجزة وموجهة نحو الفعل لخطوات العملية. اجعل نقاط القرار واضحة بتسميات نعم/لا أو صح/خطأ.
اختبر التدفق
تتبّع مخطط التدفق من البداية إلى النهاية للتأكد من أن جميع المسارات منطقية وأنه لا توجد طرق مسدودة أو حلقات لا نهائية.
