مخططات التسلسل
وثّق التفاعلات بين مختلف الجهات الفاعلة أو الأنظمة عبر الزمن. مثالية لتوثيق API وتصميم الأنظمة.
ما هو مخططات التسلسل؟
مخططات التسلسل هي مخططات تفاعل UML تُظهر كيف تتواصل الكائنات أو الأنظمة مع بعضها البعض عبر الزمن. تعرض الترتيب الزمني لتبادل الرسائل بين مختلف الجهات الفاعلة، مما يجعلها لا تُقدّر بثمن لتوثيق تدفقات API وتفاعلات الأنظمة والعمليات متعددة الخطوات. يتم تمثيل كل مشارك بخط حياة عمودي، مع أسهم أفقية تُظهر تبادل الرسائل.
تحرير ومعاينة
أنشئ مخططات التسلسل بصياغة Mermaid وشاهد التغييرات فوراً.
Example

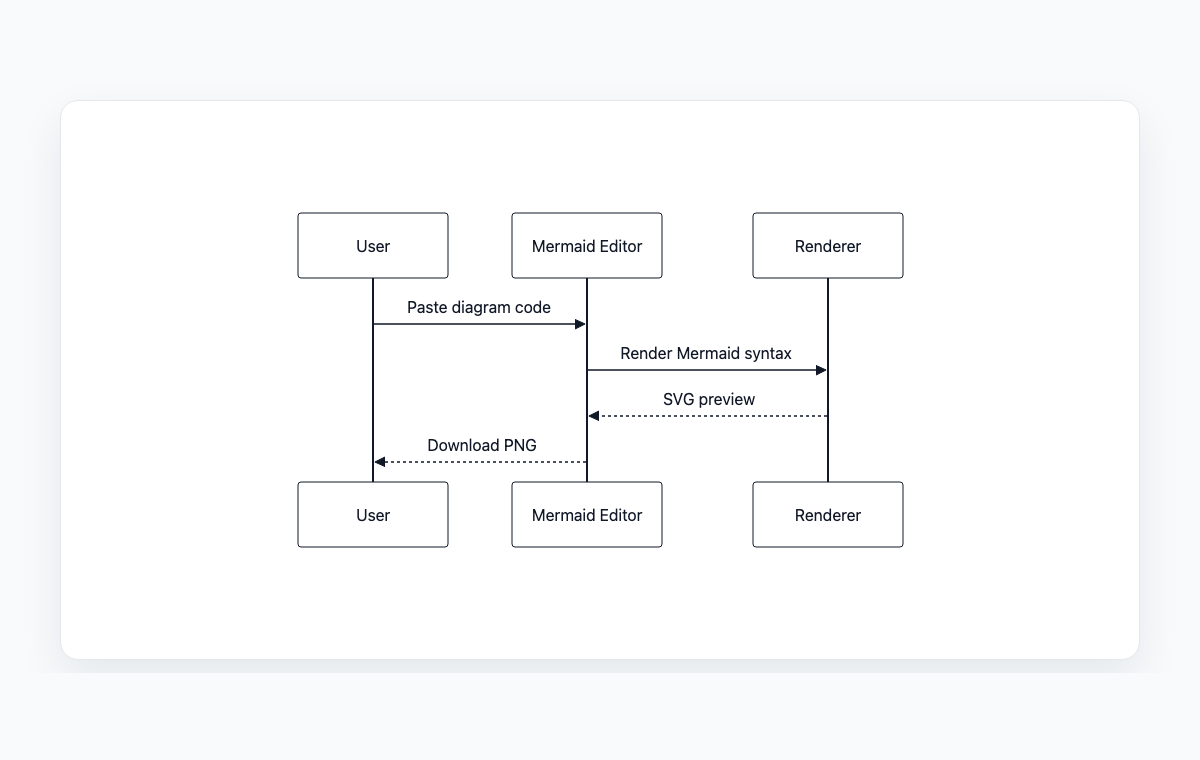

Sequence diagram example
A Mermaid sequence diagram for documenting browser, editor, and renderer interactions.
Mermaid code
sequenceDiagram
participant User
participant WebApp as Mermaid Editor
participant Renderer
User->>WebApp: Paste diagram code
WebApp->>Renderer: Render Mermaid syntax
Renderer-->>WebApp: SVG preview
WebApp-->>User: Download PNGحالات الاستخدام الشائعة
توثيق API
وثّق نقاط نهاية API وتدفقات تفاعلها. تصوّر دورات الطلب والاستجابة وتدفقات المصادقة ومعالجة الأخطاء وتبادل البيانات بين العميل والخادم.
هندسة الخدمات المصغرة
ارسم أنماط التواصل بين الخدمات المصغرة وقوائم الرسائل وقواعد البيانات. أساسي لفهم سلوك الأنظمة الموزعة وتصحيح مشاكل التكامل.
المصادقة والتفويض
نمذجة عمليات المصادقة متعددة الخطوات مثل OAuth وSAML أو تدفقات رموز JWT. أظهر تسلسل عمليات إعادة التوجيه وتبادل الرموز وخطوات التحقق.
تكامل الأنظمة
تصوّر كيف تتفاعل الأنظمة المختلفة في سيناريوهات التكامل المعقدة. وثّق استدعاءات webhook والهندسة المبنية على الأحداث وتكاملات الخدمات الخارجية.
الميزات الرئيسية
إدارة المشاركين
حدد عدة جهات فاعلة أو أنظمة أو خدمات بأسماء مستعارة ومربعات تنشيط لإظهار متى تكون المكونات في حالة معالجة نشطة.
أنواع الرسائل
دعم للاستدعاءات المتزامنة والرسائل غير المتزامنة وقيم الإرجاع والاستدعاءات الذاتية بأنماط أسهم مختلفة للوضوح.
بنى التحكم
نمذجة الحلقات والفروع الشرطية (alt/else) والكتل الاختيارية والمعالجة المتوازية بصياغة بديهية.
الملاحظات والتعليقات التوضيحية
أضف ملاحظات توضيحية في أي نقطة في التسلسل لتوفير السياق أو توضيح منطق الأعمال أو توثيق الحالات الحدية.
أفضل الممارسات
ركّز على سيناريو واحد
يجب أن يمثل كل مخطط تسلسل حالة استخدام واحدة أو تدفق تفاعل واحد. أنشئ مخططات منفصلة للسيناريوهات المختلفة بدلاً من دمج كل شيء.
استخدم أسماء ذات معنى
أعطِ المشاركين أسماء واضحة ووصفية. استخدم أسماء الخدمات الفعلية أو المسميات الوظيفية بدلاً من التسميات العامة مثل 'النظام أ' أو 'المكون 1'.
أظهر مسارات الخطأ
لا توثّق المسار السعيد فقط. أدرج التدفقات البديلة لحالات الخطأ والمهلات الزمنية ومعالجة الاستثناءات.
حافظ على الوقت من أعلى لأسفل
اتبع الاصطلاح بأن الزمن يتدفق من أعلى إلى أسفل. يجب أن تظهر التفاعلات الأقدم أعلى في المخطط من التفاعلات الأحدث.
