مخططات الفئات
نمذجة الأنظمة الكائنية التوجه مع الفئات والسمات والعلاقات. أساسية لتخطيط هندسة البرمجيات.
ما هو مخططات الفئات؟
مخططات الفئات هي مخططات UML هيكلية تنمذج البنية الثابتة للأنظمة الكائنية التوجه. تُظهر الفئات وسماتها وطرقها والعلاقات بينها (الوراثة، الارتباط، التركيب، التجميع). تعمل مخططات الفئات كمخططات لهندسة البرمجيات، مما يساعد المطورين على تصوير تصميم النظام قبل كتابة الكود.
تحرير ومعاينة
أنشئ مخططات الفئات بصياغة Mermaid وشاهد التغييرات فوراً.
Example

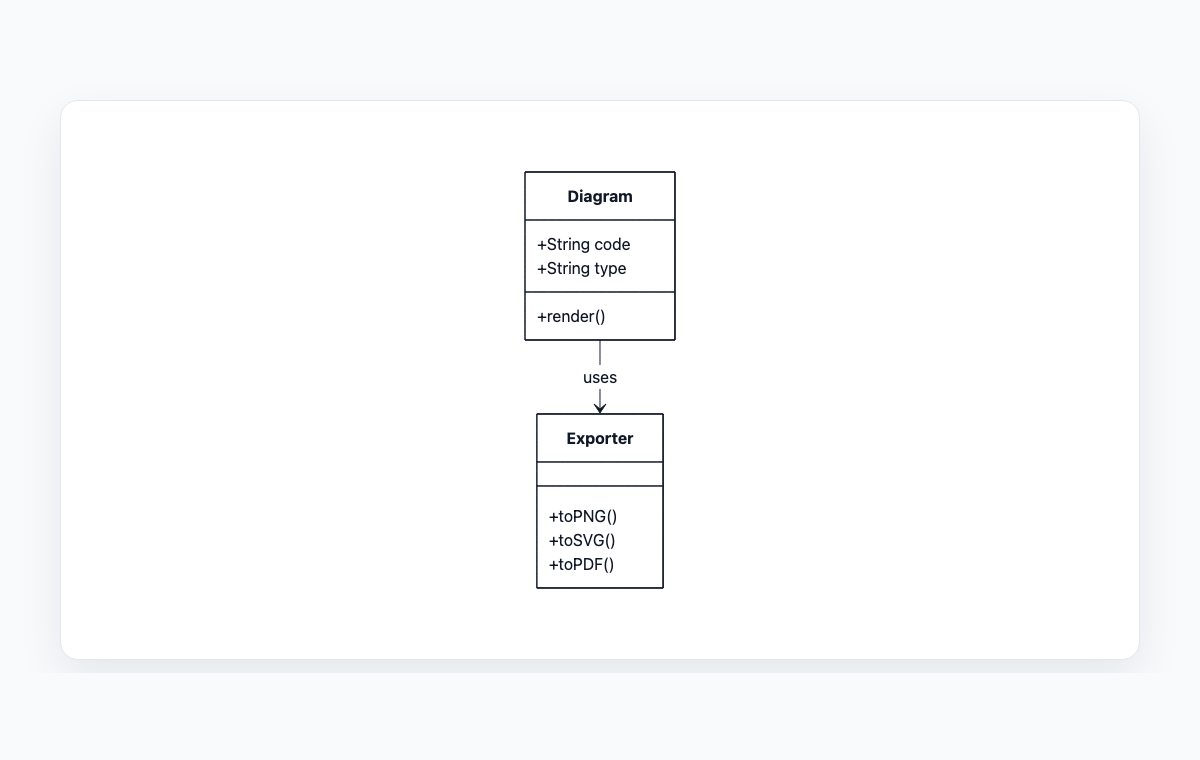

Class diagram example
A compact UML class diagram showing a diagram model connected to export methods.
Mermaid code
classDiagram
class Diagram {
+String code
+String type
+render()
}
class Exporter {
+toPNG()
+toSVG()
+toPDF()
}
Diagram --> Exporter : usesحالات الاستخدام الشائعة
تخطيط هندسة البرمجيات
صمم بنية التطبيقات قبل التنفيذ. حدد الفئات ومسؤولياتها وكيفية تفاعلها لبناء أنظمة قابلة للصيانة والتوسع.
التصميم الكائني التوجه
نمذجة التسلسلات الهرمية للوراثة والواجهات والفئات المجردة. تصوّر تعدد الأشكال والتغليف وأنماط التصميم مثل Factory وSingleton وObserver.
توثيق الكود
أنشئ توثيقاً بصرياً لبنية الكود الحالية. ساعد أعضاء الفريق الجدد على فهم التسلسلات الهرمية المعقدة للفئات والتبعيات بسرعة.
تخطيط مخطط قاعدة البيانات
اربط نماذج الكائنات بجداول قاعدة البيانات. حدد الكيانات والعلاقات والعدد قبل تنفيذ نماذج ORM أو مخططات قواعد البيانات.
الميزات الرئيسية
تعريف بنية الفئة
حدد أسماء الفئات والسمات بمعدلات الرؤية (عام، خاص، محمي) والطرق بأنواع الإرجاع والمعاملات.
أنواع العلاقات
نمذجة الوراثة (التعميم) والارتباط والتجميع والتركيب وعلاقات التبعية بترميز UML المناسب.
الواجهات والفئات المجردة
التمييز بين الفئات الملموسة والفئات المجردة والواجهات باستخدام اصطلاحات UML القياسية والأنماط النمطية.
التعددية والقيود
حدد عدد العلاقات (1..1، 1..*، 0..*) وأضف القيود أو الملاحظات لتوضيح قواعد العمل وقرارات التصميم.
أفضل الممارسات
ابدأ بالفئات الأساسية
ابدأ بأهم كيانات المجال وأضف الفئات الداعمة تدريجياً. لا تحاول نمذجة كل شيء دفعة واحدة.
استخدم الرؤية المناسبة
ضع علامات على السمات والطرق بالرؤية المناسبة: + للعام، - للخاص، # للمحمي. هذا يوثّق قرارات التغليف.
أظهر العلاقات ذات الصلة
أدرج العلاقات ذات المعنى فقط. ليس كل تفاعل بين الفئات يحتاج للعرض — ركّز على الأهمية المعمارية.
حافظ على تركيز المخططات
أنشئ عدة مخططات أصغر لأنظمة فرعية مختلفة بدلاً من مخطط واحد ضخم. يجب أن يروي كل منها قصة واضحة.
