什麼是架構圖？
架構圖視覺化軟體系統、雲端基礎設施和技術環境的結構。它們使用標準圖示和符號展示服務、資料庫、網路及其互聯。架構圖對於系統設計、雲端部署規劃、基礎設施文件以及向工程團隊傳達技術決策至關重要。
編輯與預覽
使用 Mermaid 語法創建 架構圖，即時查看效果。
Example
Architecture diagram example

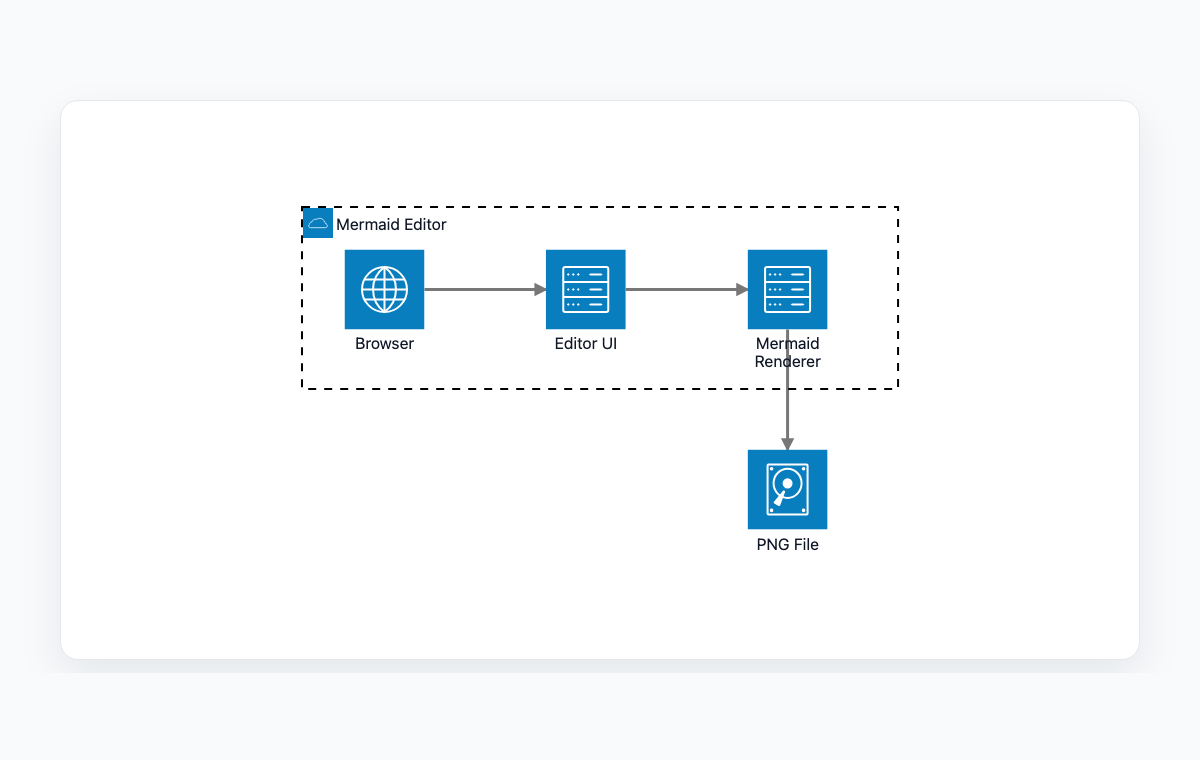

A Mermaid architecture diagram for a browser editor, renderer, and exported PNG file.
Mermaid code
architecture-beta
group app(cloud)[Mermaid Editor]
service browser(internet)[Browser] in app
service editor(server)[Editor UI] in app
service renderer(server)[Mermaid Renderer] in app
service file(disk)[PNG File]
browser:R --> L:editor
editor:R --> L:renderer
renderer:B --> T:file常見使用場景
雲端基礎設施設計
規劃 AWS、Azure 或 GCP 部署。在佈建之前視覺化服務、網路、儲存和運算資源。
微服務架構
映射服務邊界、API 閘道、訊息佇列和資料儲存。記錄微服務之間的通訊和依賴關係。
系統文件
建立生產系統的活文件。幫助新團隊成員理解基礎設施和服務拓撲。
安全架構
視覺化安全邊界、認證流程和網路分段。記錄安全控制及其部署位置。
核心功能
服務圖示
使用資料庫、伺服器、雲端服務和網路元件等常見服務的標準圖示。
服務分組
將相關服務分組到命名組中，展示邏輯邊界、VPC 或組織單元。
連線類型
使用標籤顯示服務之間的方向性連線，描述通訊協定或資料流。
分層佈局
將服務按層排列（展示層、業務邏輯層、資料層），清晰展示架構層級。
最佳實踐
展示適當的細節層級
根據受眾匹配細節層級。高層管理需要概覽圖；工程師需要具體的服務細節。
使用標準圖示
使用公認的服務和基礎設施圖示。這使技術受眾能立即理解圖表。
分組相關服務
使用視覺分組展示服務邊界、網路區域或部署環境。
保持更新
架構圖與實際偏離時會失去價值。將更新作為部署流程的一部分。
