Diagrammes ER
Concevez des schemas de bases de donnees avec des entites et des relations. Ideal pour la modelisation et la documentation de bases de donnees.
Qu'est-ce qu'un Diagrammes ER ?
Les diagrammes entite-relation (ER) sont des outils de modelisation de bases de donnees qui montrent la structure logique des bases de donnees. Ils illustrent les entites (tables), leurs attributs (colonnes) et les relations entre elles (cles etrangeres). Les diagrammes ER aident les concepteurs de bases de donnees a planifier la structure des schemas, a identifier les dependances de donnees et a communiquer l'architecture de la base de donnees aux developpeurs et aux parties prenantes.
Modifier et previsualiser
Construisez un Diagrammes ER avec la syntaxe Mermaid et voyez les changements instantanement.
Example

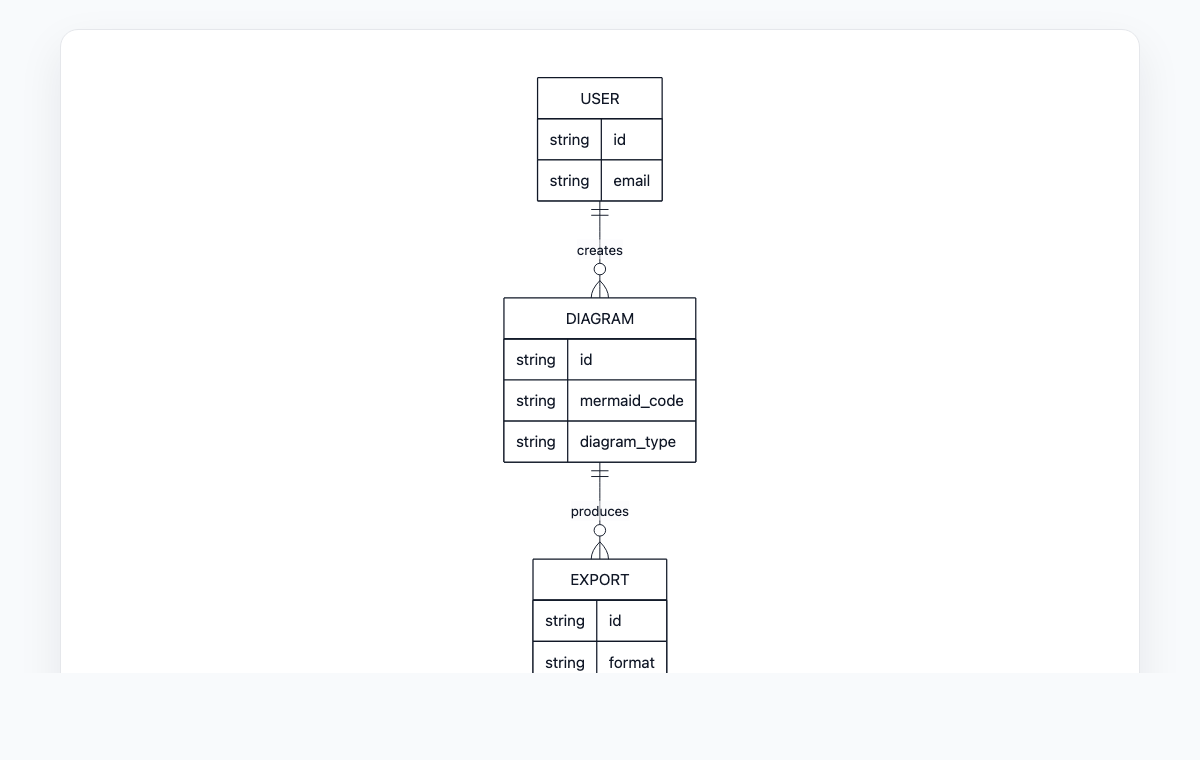

ER diagram example
A Mermaid ER diagram for users, diagrams, and generated exports.
Mermaid code
erDiagram
USER ||--o{ DIAGRAM : creates
DIAGRAM ||--o{ EXPORT : produces
USER {
string id
string email
}
DIAGRAM {
string id
string mermaid_code
string diagram_type
}
EXPORT {
string id
string format
}Cas d'utilisation courants
Conception de schemas de base de donnees
Planifiez les structures de bases de donnees relationnelles avant l'implementation. Concevez les tables, colonnes, types de donnees et contraintes pour les nouvelles applications.
Planification de modeles ORM
Visualisez les modeles objet pour les ORM comme Prisma, TypeORM ou SQLAlchemy. Mappez les entites aux tables de base de donnees et definissez les relations.
Migration de donnees
Documentez les structures de bases de donnees existantes avant la migration. Identifiez les relations et les dependances de donnees pour les processus ETL.
Documentation de base de donnees
Creez une documentation visuelle des schemas de bases de donnees. Aidez les developpeurs a comprendre les modeles de donnees et les relations entre tables.
Fonctionnalites cles
Definition d'entites
Definissez des entites (tables) avec des attributs, des cles primaires et des types de donnees en utilisant la notation ER standard.
Types de relations
Modelisez les relations un-a-un, un-a-plusieurs et plusieurs-a-plusieurs avec la notation de cardinalite appropriee.
Proprietes des attributs
Specifiez les contraintes des attributs comme NOT NULL, UNIQUE, les valeurs DEFAULT et les references de cles etrangeres.
Notation patte de corbeau
Utilisez la notation patte de corbeau standard de l'industrie pour une visualisation claire des relations et de la cardinalite.
Bonnes pratiques
Normalisez de maniere appropriee
Appliquez les principes de normalisation pour reduire la redondance. Visez generalement la 3e forme normale, mais sachez quand denormaliser.
Nommez de maniere coherente
Utilisez des conventions de nommage claires et coherentes pour les entites et les attributs. Suivez les standards de l'equipe ou de l'industrie.
Documentez les relations
Specifiez clairement la cardinalite des relations. Utilisez des noms de relations descriptifs lorsque c'est utile.
Commencez par les entites principales
Identifiez d'abord les entites metier principales, puis ajoutez les tables de support et de jonction selon les besoins.
